本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油并网发马达组配电盘箱的效用： 1、适度的分配原则电量。 2、简单对电路原理的启闭运营。 3、有较高的很安全个人防护登级，能客观的表示控制电路的导通心态。

项目名称：656KW柴油发动机并网发三相异步电热泵机组单机配电箱主要元件明细清单
供电系统箱主要是组件明细
数字序号	品牌	技术参数尺寸规格	院校	用户	制造商
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电站热泵机组把握器	HGM6110	只	1	众智
3	生产发直流无刷电机转速比操纵器	C2002	只	1	孚创
4	交流电24v电源接口	DC24V	只	1	众智
5	中型中部继物品	HH54P    DC24V	只	2	正泰
6	小规模之间继电商	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

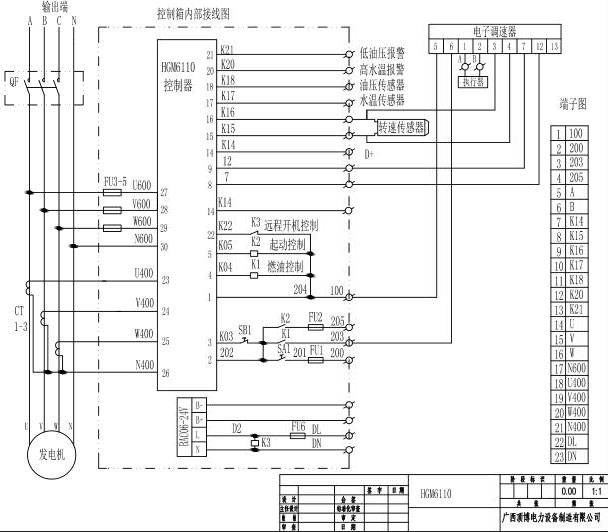

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.ttaut.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
